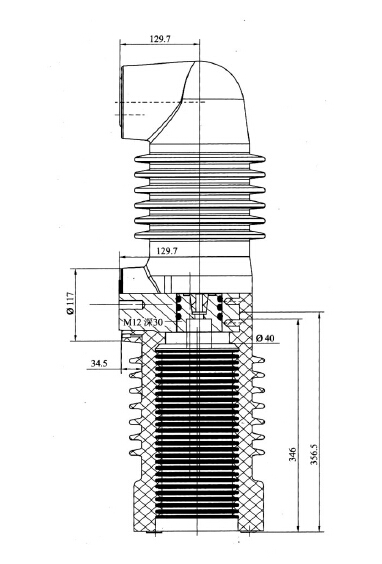

HEP-40.5/2500-31.5固封極柱
| 主要技術參數 | ||
| 額定電壓 | 40.5kV | |
| 額定電流 | 2500A | |
| 額定頻率 | 50Hz | |
| 額定短時工頻耐受電壓（1min） | 95kV | |
| 額定雷電沖擊耐受電壓 | 185kV | |
| 額定短路開斷電流 | 31.5kA | |
| 額定短路關合電流（峰值） | 80kA | |
| 額定短路開斷電流開斷次數 | 30 times | |
| 額定單個電容器組開斷電流 | 630A | |
| 額定短時耐受電流 | 31.5kA | |
| 額定峰值耐受電流 | 80kA | |
| 額定短路持續時間 | 4 s | |
| 機械壽命 | 10000 times | |
| 觸頭自閉力 | 250±60N | |
| 額定開距下的觸頭反力 | 340±60N | |
| 額定觸頭壓力下限時的回路電阻 | ≤20μ? | |
| 觸頭允許磨損厚度 | 3mm | |
| 配套的真空開關應滿足的機械參數 | ||
| 觸頭開距 | 22±2 mm | |
| 平均分閘速度 | 1.7±0.2m/s | |
| 平均合閘速度 | 0.8±0.2m/s | |
| 額定觸頭壓力 | 3100±200N | |
| 觸頭合閘彈跳時間 | ≤3 ms | |
| 觸頭合閘和分閘不同期性 | ≤1 mm | |
